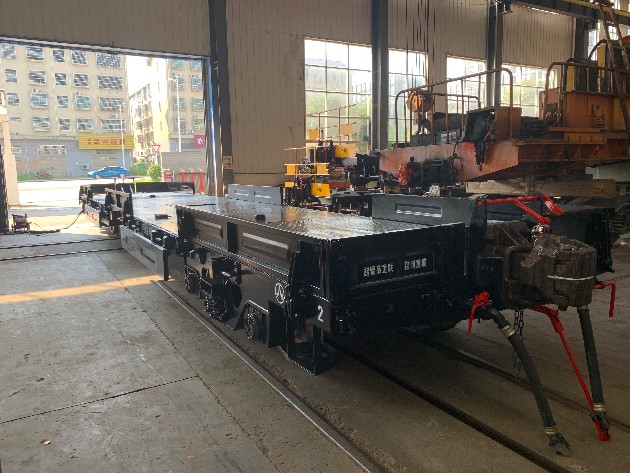

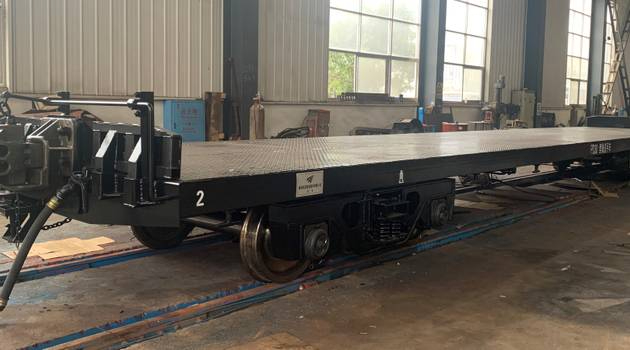

PD30型轨道平车

发布时间:2018/7/25 11:49:31


1. 概述

    PD30型轨道平车是一种为城市地铁建设和运输设备而设计的低平板车,它由轨道车或机车或其它动力车牵引,为城市地铁施工单位装运钢轨、轨排、轨枕、各种器材和物料。大中型工矿企业、森林、地方铁路等也可用它作为运输工具。







2. 主要技术参数及尺寸

2.1 主要技术参数

自重                                       15t

最大载重量(均布)                             30t

轨距                                     1435mm

最小通过曲线半径                              100m

车辆构造速度                                80km/h

制动方式                           GK阀、滑槽式制动梁

手制动形式                                叠链条式

车钩形式                             13号车钩(一位)

                                   牵引杆(二位)

转向架形式                           V型焊接三大件式


2.2 基本尺寸

车辆定距                                    9300mm

转向架轴距                                   1600mm

车辆长度                                    14269mm

底架尺寸(长×宽)                        13500mm×2390mm

车钩高                                880±10mm(一位)

                                    370±10mm(二位)

地板面距轨面高                                  800mm

车轮直径                                     Φ630mm

边板高度                           侧板 420mm 端板 270mm
