DT16Y地铁铺轨车

发布时间:2018/7/25 12:57:27


1. 结构简介

    DT16Y型地铁铺轨车是根据GB/T14406-93《通用门式起重机》,GB5905-86《起重试验规范和程序》及有关标准进行设计制造,主要由钢结构、走行机构、双联电动葫芦、吊轨扁担、电缆卷筒、液压部分、电器部分和制动部分等组成。适用于地铁铺轨,吊运浇灌混凝土和轨排等项作业施工。




2. 主要技术性能及参数

2.1 起重量:                                       16 t

2.2 最大起升高度

轨距3800mm时                                 2450 mm

轨距3000mm时                                 2750 mm

2.3 起升速度                                   2.6 m/min

2.4 走行速度                                  5~25 m/min

2.5 最大爬坡能力                                    35‰

2.6 通过最小曲线半径                             R=300 m

2.7 跨度                            3000mm/3100mm/3200mm

  3800mm/1435mm

2.8 轴距                                         2400 mm

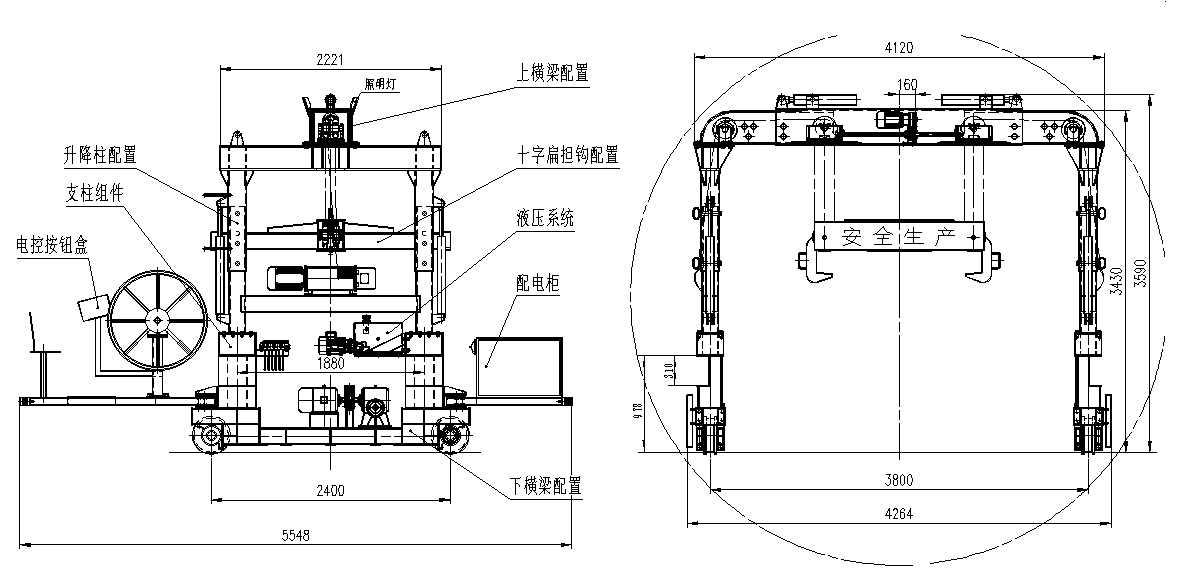

2.9 外型尺寸:                     长×宽×高(工作状态)

轨距3800mm时                     5548×4264×3590 mm

轨距3000mm时                     5548×3464×3890 mm

2.10 内净空尺寸:                            最宽3000 mm

 轨距3000mm时                           最高 3380 mm

 轨距3800mm时                           最高 3080 mm

2.11 横移距离:                            最大 ±180 mm

2.12 总重:                                        6 t
